德國EPK超聲波涂層測厚儀 QuintSonic 7
超聲波涂層測厚儀 QuintSonic 7
?適用于塑料，金屬，木頭，陶瓷，玻璃基體上油漆，瓷釉和塑料覆層
?從10 洀舀層厚度擴展測量范圍可達 7mm
?一次可以測量5層覆層厚度
?也適用 GRP 和 CRP
可以顯示A型掃描圖像

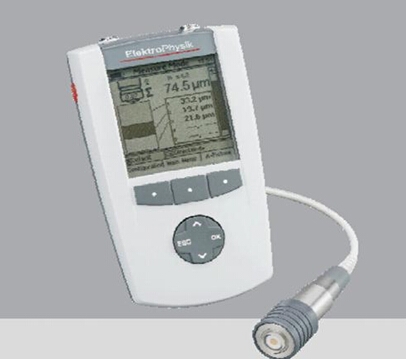

QuintSonic 7 Precision through Innovative Technology
超聲波測厚儀可以測量塑料，金屬，木頭，玻璃和陶瓷上的油漆，塑料覆層的厚度。一次可以無損地測出5層覆層的厚度。
采用創新技術的QuintSonic 7是個可以準確測量GRP(熱固性塑料或玻璃鋼）和CRP（低溫鋼）工件上涂層厚度的測厚儀。
此項創新技術是通過A型掃描圖像功能。不用將儀器連接到電腦就可以直接顯示圖表信息。從而的實現了在情況下測量的可靠性，使QuintSonic 7成為理想的現場、實驗室或者車間測量的工具。QuintSonic 7在汽車制造業、手工業等需要高精度測量的所有行業中有廣泛應用。
QuintSonic 7另一功能：可透過涂層測量薄的基材厚度。
工作原理是基于超聲波反射, Quint Sonic 7智能探頭發出的超聲波脈沖進入覆層后，脈沖傳輸?shù)礁矊咏Y(jié)合面或與底材臨界面時, 一部分脈沖被反射回來. 這些反射的超聲波脈沖被傳感器接收，通過聲波在介質中傳輸?shù)乃俣扔?jì)算出覆層的厚度。QuintSonic 7的突出功能: 儀器所采用的的傳感技術和創新的軟件實現了在應用時高精度測量，在此之前是無法實現的。
QSoft 軟件可以顯示測量時A型掃描圖像，這樣可得到更加準確的數據。參數設置用于定義測量范圍，抗干擾，回波診斷和預估截止帶范圍。 通過設置的截止帶可以將雜波排除掉，例如由基材GRP 或CRP 纖維造成的雜波。
3層覆層脈沖圖像
超聲波涂層測厚另外一個難點是測量具有相似特征的涂層厚度。這些涂層的阻抗值之差不足以區分反饋的超聲波脈沖。QuintSonic 7通過技術革新解決了這個問題，較弱的脈沖信號可以很明顯的區分開。因此，可以可靠，準確地完成復雜的測量任務。
儀器新增一個功能是可以將標準樣件的聲速內置于儀器中。一旦某種介質的聲速確定，聲速可以存儲在數據庫供調取使用。這樣可以減少測量時的設置時間。

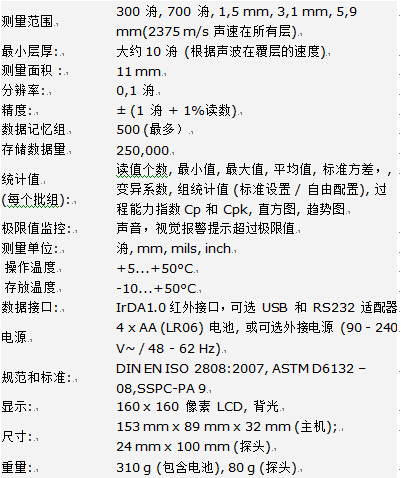

技術參數:
標準配件
§ QuintSonic 7 主機，
§ 探頭
§ 便攜箱
§ 含有操作說明書的CD
§ 2 x 100 ml 耦合劑 (膠 /油)
§ 一層參照樣品
§ USB 數據線
§ 4 x AA 電池
可選配件
§ MiniPrint 7000 打印機
§ NiMH鎳氫電池快速充電裝置
§ 外接電源
§ 肩帶
§ 可定位的橡膠保護套和肩帶
§ 多用接線盒含USB線，連接外接電源，腳踏開關，報警器，耳機
§ QSoft 數據管理軟件
§ IrDA/USB 轉換器
