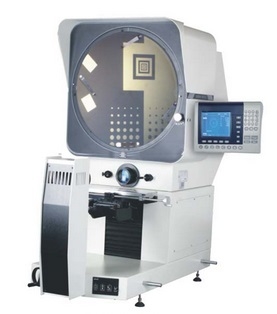

臥式投影儀PH600系列 PH600-3015
?600mm臥式投影儀PH600-3015系列特點：
? 產品結構通用性強，外形美觀，操作方便；
? 工作臺升降傳動采用進口V型直線導軌，傳動輕 便、舒適；
? 透射照明強度分高低連續可調，適應于不同工件的測量；
? 光學系統品質優良，物鏡成像清晰，放大倍率準確；
? 反射照明采用光纖傳輸，體積小、照度高，使用方便；
? 工作臺采用航空合金鋁加工，測量范圍大，重量輕；
? 儀器測量精度高，性能穩定可靠；
? 可以有效補充測量和觀察立式測量投影儀難以檢測到的尺寸、難以觀測的部位。
應用范圍：
技術參數：
? 廣泛的應用于機械、儀表、電子、輕工等行業，以及應用于院校、研究所和計量檢定部門的計量室、試驗室、生產車間。
? 能率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等各種工具、刀具和零件、以及端子、鐘表、金剛石等。
| 型號 | PH600-3015 | PH600-3020 | |||
| 貨號# | 512-601 | 512-611 | |||
| 金屬臺面尺寸 | 455 x 126mm | ||||
| X ,Y軸坐標行程 | 300 x 150mm | ||||
| Y軸坐標行程 | 75mm (調焦) | ||||
| X、Z軸坐標數顯解析度 | 0.0005 mm | ||||
| 偏擺范圍 | ±15° | ||||
| 測量精度 | ≤3+L/200(um) | ||||
| 投影屏 | 投影屏尺寸 :?625mm, 使用范圍 ≥ ?600(刻有 "* " 線) | ||||
| 旋轉范圍: 0~ 360°;旋轉角度數顯解析度: 1’ or 0.01° | |||||
| 數據處理器 | DP300 (561-301) 多功能數據處理系統 | ||||
| 光源 | 透射照明光源:24V/150W 鹵素?zé)?/span> | ||||
| 反射照明光源:21V/150W 光纖光源 | |||||
| 電源 | AC110V/60Hz; 220V/50Hz, 650W | ||||
| 儀器尺寸(LxWxH) | 1620 x750 x 1400mm | ||||
| 包裝尺寸 | 1790 x 890 x 1520mm | ||||
| 毛重/凈重 | 300/250Kg | ||||
標準配置：
| 附件名稱 | 貨號# | 附件名稱 | 貨號# | 附件名稱 | 貨號# |
| 數顯表 DP300 | 561-301 | PH600-10X 物鏡 | 512@W11 | 夾具 | 581-341 |
| 打印機 | 581-901 | 電源線 | 581-921 | 說明書 | PH600 |
可選配置：
| 附件名稱 | 貨號# | 附件名稱 | 貨號# | 附件名稱 | 貨號# |
| 測量軟件 | QM2.0 | 旋轉夾具 | 582-104 | 打印紙 | 581-911 |
| PH600-20X物鏡 | 512@W21 | PH600-50X 物鏡 | 512*W31 | 標準測試塊 ST 120 | 581-801 |
| 工件夾板 | 581-841 | V型夾具 | 581-831 | 頂針架 | 581-851 |
| 工具柜 ST 04 | 581-641 | 圓弧膠片ST 140 | 581-311 | 腳踏開關 ST 150 | 581-351 |
