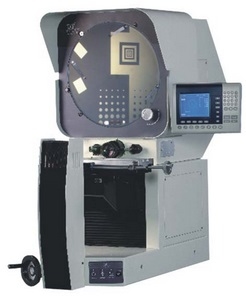

臥式投影儀PH400系列 PH400-3015
?400mm臥式投影儀PH400-3015系列介紹：
PH400大屏幕臥式測量投影儀是光、機、電一體化的精密測量儀器。產品結構通用性強，能檢測各種形狀復雜工件的輪廓尺寸和表面形狀。
特點：
? 產品結構通用性強，外形美觀，操作方便；
? 工作臺升降傳動采用進口V型直線導軌，傳動輕 便、舒適；
? 透射照明強度分高低連續可調，適應于不同工件的測量；
? 光學系統品質優良，物鏡成像清晰，放大倍率準確；
? 反射照明采用光纖傳輸，體積小、照度高，使用方便；
? 工作臺采用航空合金鋁加工，測量范圍大，重量輕；
? 儀器測量精度高，性能穩定可靠；
? 可以有效補充測量和觀察立式測量投影儀難以檢測到的尺寸、難以觀測的部位。
應用范圍：
技術參數：
廣泛應用于五金、沖壓、精密塑膠、端子、模具、螺絲等，可率檢測各形狀復雜工件的輪廊尺寸及表面尺寸。
型號
PH400-3015
PH400-3020
貨號#
512-401
512-411
金屬臺面尺寸
408 x 126mm
X ,Y軸坐標行程
300 x 150mm
Y軸坐標行程
75mm (調焦)
X、Z軸坐標數顯解析度
0.0005 mm
偏擺范圍
±15°
測量精度
≤3+L/200(um)
投影屏
投影屏尺寸 :?425mm, 使用范圍 ≥ ?400(刻有 "* " 線)
影旋轉范圍: 0~ 360°;旋轉角度數顯解析度: 1’ or 0.01°
數據處理器
DP300 (561-301) 多功能數據處理系統
光源
透射照明光源:24V/150W 鹵素燈
反射照明光源:21V/150W 光纖光源
電源
AC110V/60Hz; 220V/50Hz, 650W
儀器尺寸(LxWxH)
1160 x 600 x 960mm
包裝尺寸
1300 x 880 x 1250mm
毛重/凈重
200/160Kg
標準配置：
附件名稱
貨號#
附件名稱
貨號#
附件名稱
貨號#
數顯表 DP300
561-301
PH400-10X 物鏡
512*W11
夾具
581-341
打印機
581-901
電源線
581-921
說明書
PH400
可選配置：
附件名稱
貨號#
附件名稱
貨號#
附件名稱
貨號#
測量軟件
581-101
旋轉夾具
582-104
打印紙
581-911
PH400-20X物鏡
512*W21
PH400-50X 物鏡
512*W31
標準測試塊 ST 120
581-801
工件夾板
581-841
V型夾具
581-831
頂針架
581-851
工具柜 ST 02
581-621
圓弧膠片ST 140
581-311
腳踏開關 ST 150
581-351
