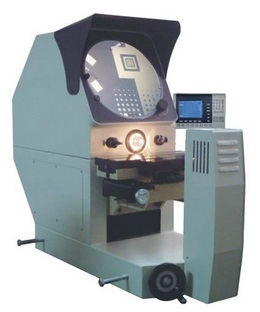

臥式投影儀PH300系列 PH300-2010
?300mm臥式投影儀PH300-2010系列特點：
? 臥式光路系統；
? 工作臺行程為200x100mm；
? 工作臺角度偏擺范圍為±15°；
? 輪廓（透射）為鹵素燈，表面（反射）為光纖光源；
? 多功能數據處理系統 DP300；
? 可選配置：微型打印機，圓弧膠片和腳踏開關等。
應用范圍：
技術參數：
廣泛應用于五金、沖壓、精密塑膠、端子、模具、螺絲等，可率檢測各形狀復雜工件的輪廊尺寸及表面尺寸。
| 型號 | PH300-2010 | ||||
| 貨號# | 512-301 | ||||
| 金屬臺面尺寸 | 408 x 126mm | ||||
| X ,Y軸坐標行程 | 200 x 100mm | ||||
| Y軸坐標行程 | 75mm (調焦) | ||||
| X、Z軸坐標數顯解析度 | 0.0005 mm | ||||
| 偏擺范圍 | ±15° | ||||
| 測量精度 | ≤3+L/200(um) | ||||
| 投影屏 | 投影屏尺寸 :?330mm, 使用范圍 ≥ ?300(刻有 "* " 線) | ||||
| 旋轉范圍: 0~ 360°;旋轉角度數顯解析度: 1’ or 0.01° | |||||
| 數據處理器 | DP300 (561-301) 多功能數據處理系統 | ||||
| 光源 | 透射照明光源:24V/150W 鹵素燈 | ||||
| 反射照明光源:21V/150W 光纖光源 | |||||
| 電源 | AC110V/60Hz; 220V/50Hz, 650W | ||||
| 儀器尺寸(LxWxH) | 1160 x 600 x 960mm | ||||
| 包裝尺寸 | 1300 x 880 x 1250mm | ||||
| 毛重/凈重 | 200/160Kg | ||||
標準配置：
| 附件名稱 | 貨號# | 附件名稱 | 貨號# | 附件名稱 | 貨號# |
| 數顯表 DP300 | 561-301 | PH300-10X 物鏡 | 512-W11 | 夾具 | 581-341 |
| 打印機 | 581-901 | 電源線 | 581-921 | 說明書 | PH300-2010 |
可選配置：
| 附件名稱 | 貨號# | 附件名稱 | 貨號# | 附件名稱 | 貨號# |
| 測量軟件 | 581-101 | 旋轉夾具 | 582-104 | 尋邊器 SED-300 | 563-301 |
| PH300-20X物鏡 | 512-W21 | PH300-50X 物鏡 | 512-W31 | PH300-100X 物鏡 | 512-W41 |
| 工件夾板 | 581-841 | V型夾具 | 581-831 | 頂針架 | 581-851 |
| 工具柜 ST 02 | 581-621 | 圓弧膠片ST 140 | 581-311 | 腳踏開關 ST 150 | 581-351 |
